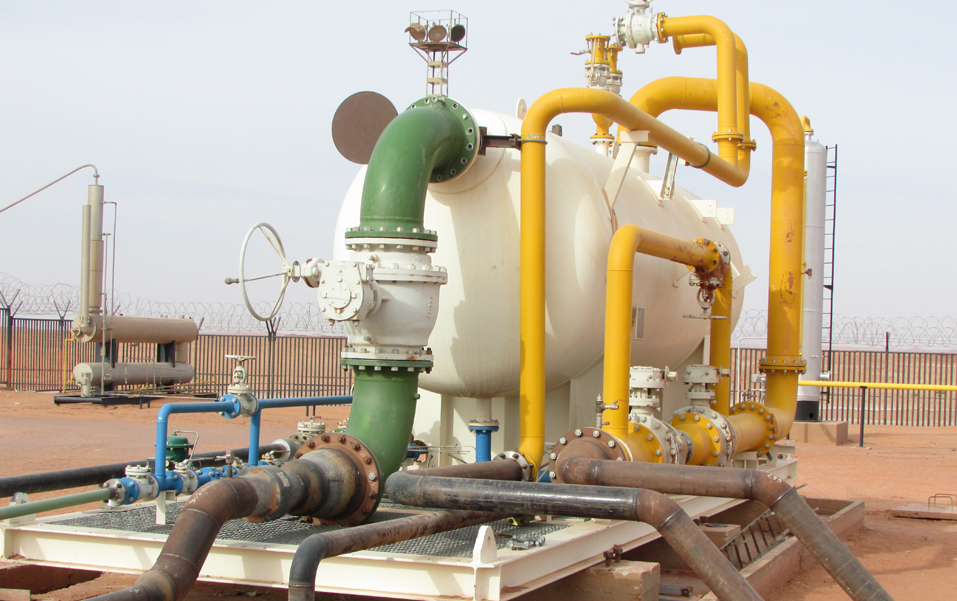

Системы сепарации Thermoflow — эффективное разделение и очистка многофазных потоков

Первичная подготовка скважинной продукции на месторождениях — очень важный этап. Он определяет, будет ли добыча рентабельна и безопасна ли дальнейшая транспортировка углеводородов.

Системы сепарации бренда Thermoflow, которые проектирует и изготавливает компания ООО «ASMEX PETROCHEM» — автоматизированные технологические комплексы. Они позволяют глубоко разделить многокомпонентные среды на жидкую (нефть, газовый конденсат, пластовая вода) и газовую фракции.

Промышленные сепараторы Thermoflow удаляют механические примеси, капельную влагу и соли. Благодаря этому продукция соответствует отраслевым стандартам и требованиям магистральных трубопроводов.

Назначение и области применения промышленных сепараторов

Многофазные системы сепарации Thermoflow интегрируются в технологические схемы объектов нефтегазодобычи, подземных хранилищ газа (ПХГ) и перерабатывающих заводов. Они необходимы в составе:

Установок комплексной подготовки нефти (УКПН): для эффективного разгазирования нефти, отделения попутной воды и снижения обводненности сырья перед подачей на узлы учета.

Установок комплексной подготовки газа (УКПГ): для улавливания капельной жидкости, тяжелых углеводородов (газового конденсата) и метанольной/гликолевой влаги перед подачей газа в магистраль.

Дожимных насосных и компрессорных станций (ДНС и ДКС): для защиты компрессорного и насосного оборудования от гидроударов, абразивного износа и эрозии стенок труб.

Технологические типы и принципы фильтрации Thermoflow

Инженерный центр ООО «ASMEX PETROCHEM» разрабатывает системы сепарации различной конфигурации и принципов действия, основанные на термодинамических условиях и составе входящего потока.

1. Горизонтальные сепараторы (двух- и трехфазные) идеально подходят для обработки больших объемов жидкостей с высоким содержанием воды и газа. Они имеют увеличенную зону осаждения, что позволяет среде задерживаться на более долгое время и качественно расслаиваться на нефть и воду.

2. Вертикальные сепараторы оптимальны для потоков с высоким содержанием газа и небольшим количеством жидкости. Они занимают минимальную площадь и эффективно работают при залповых выбросах жидкости.

3. Трехфазные сепараторы разделяют поток на три составляющие: свободный газ, нефть (конденсат) и воду. Они оснащены внутренними пакетами и перегородками для четкого разделения несмешивающихся жидких фаз.

Преимущества продукта

Конструктивные преимущества и внутреннее устройство сепараторов

Высокая эффективность сепарации, достигающая 99,9% очистки газа от капельной влаги в системах Thermoflow, обеспечивается за счёт современных внутренних устройств:

Входные распределители потока, или дефлекторы, и циклонные вводы.

Они снижают кинетическую энергию входящей струи, производят первичное грубое разделение фаз и равномерно распределяют поток по всему сечению аппарата.

Коалесцирующие насадки и сетчатые отбойники, также известные как мист-элиминаторы.

Они укрупняют мельчайшие аэрозольные капли жидкости, позволяя им оседать в нижней части сосуда под действием силы тяжести.

Эффективная борьба с пенообразованием.

Специальные пеногасящие пластины предотвращают унос жидкой фазы вместе с потоком газа при переработке пенистых сортов нефти.

Стойкость к коррозии и эрозии.

Корпуса и внутренние элементы аппаратов изготавливаются из износостойких материалов, таких как углеродистые, низколегированные и нержавеющие стали.

Эти материалы устойчивы к воздействию сероводорода (H₂S), углекислого газа (CO₂) и мелкодисперсного песка.

Блочно-модульное исполнение и автоматизация

Наши системы сепарации Thermoflow доставляются на объект в готовом виде. Они смонтированы на единой раме и включают в себя все необходимое оборудование. В комплект поставки входят трубы, запорная и регулирующая арматура, а также система автоматического управления.

Эта система постоянно следит за тем, чтобы нефть и вода были правильно разделены. Она также контролирует давление и температуру. Благодаря этому система может автоматически удалять воду и откачивать очищенную нефть. Это исключает влияние человеческого фактора и делает процесс полностью безопасным.

Индивидуальное проектирование по стандартам ISO

Каждая система Thermoflow создается с учетом конкретных требований вашего участка. Мы учитываем, как меняется количество воды в скважинах, плотность и вязкость эмульсии, а также необходимую чистоту конечного продукта. Наши расчеты соответствуют международным стандартам ISO 9001:2015 и строгим правилам промышленной безопасности. Это гарантирует, что оборудование будет служить долго и работать стабильно.
