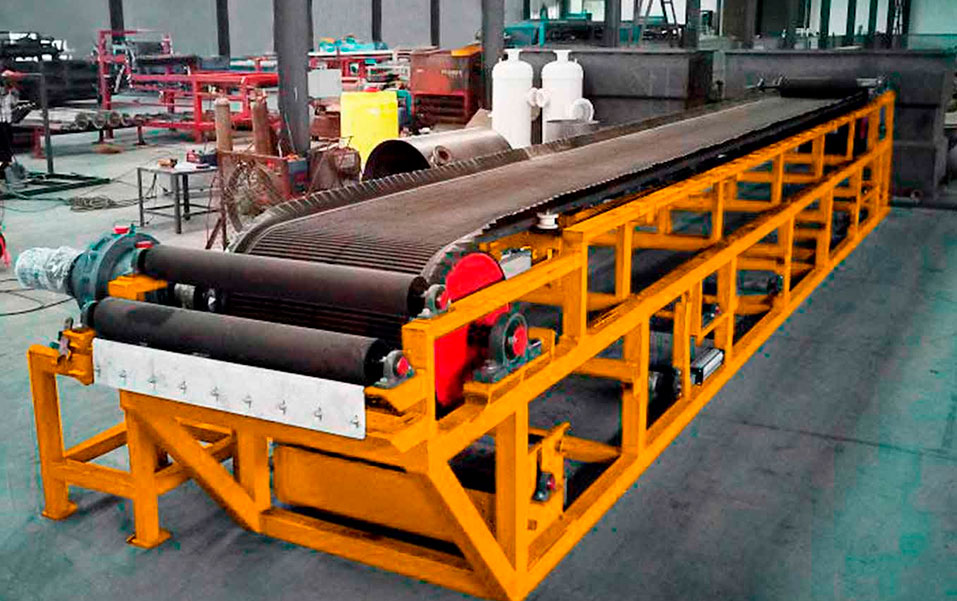

Горизонтальный ленточный вакуумный фильтр

Горизонтальный ленточный вакуумный фильтр — это эффективное оборудование для разделения твердых и жидких сред, в котором в качестве фильтрующей среды используется фильтровальная ткань, а разделение достигается за счет сочетания силы тяжести материала и вакуумного всасывания. Оборудование работает в непрерывном режиме и использует встроенную
круглую резиновую ленту в качестве вакуумной камеры. Круглая резиновая лента приводится в
движение двигателем для непрерывной работы, а фильтровальная ткань накладывается на
ленту синхронно. Лента образует водяную пленку, уплотнение происходит при соприкосновении с вакуумной заслонкой оборудования. Суспензия равномерно распределяется по фильтровальной ткани с помощью устройства подачи ткани.
Когда вакуумная система активирована, на резиновой ленте образуется зона вакуумной
фильтрации, и фильтрат проходит через фильтровальную ткань, собирается в канавках на
резиновой ленте и поступает в вакуумную камеру через небольшие отверстия. Твердые частицы задерживаются на фильтровальной ткани, образуя осадки на фильтре. Жидкость, поступающая в вакуумную камеру, выводится через газоводяной сепаратор. При движении резиновой
ленты образовавшиеся осадки попадают в промывочный и зоны сушки, расположенные последовательно. Фильтровальная ткань и резиновая лента отделяются друг от друга, и фильтровальные коржи выгружаются на разгрузочный ролик. Фильтровальная ткань очищается и проходит через набор опорных роликов и выравнивающих устройств, прежде чем снова попасть в зону фильтрации для следующего цикла фильтрации.

Характеристики оборудования

Оно может выполнять подачу, фильтрацию, промывку, обезвоживание и регенерацию фильтровальной ткани непрерывно и автоматически, обеспечивая высокий уровень автоматизации. Можно применять многоступенчатую промывку в параллельном или противоточном режиме, а фильтрат и моющую жидкость собирать отдельно. Это средство подходит для материалов с низкой эффективностью фильтрации и высокой вязкостью, обеспечивая быструю тонкослойную фильтрацию. Оборудование имеет модульную конструкцию, что обеспечивает гибкость комбинаций и высокую адаптивность.
Управление с помощью ПЛК используется для удобного дистанционного и централизованного
управления. Устройство выравнивания в виде змеи эффективно решает проблемы отклонения фильтровальной ткани и образования складок.

Преимущества продукта

Мы проводим детальный инжиниринг узла подачи и распределения пульпы для равномерной загрузки фильтра. Высокая точность центрирования ленты исключает её сход и повреждение краев. Технологические решения по разделению фильтрата и промывных вод дают гарантию на высокую эффективность обезвоживания и чистоту конечного продукта.
